1. 前言
众所周知ViewPager2是ViewPager的替代版本。它解决了ViewPager的一些痛点，包括支持right-to-left布局，支持垂直方向滑动，支持可修改的Fragment集合等。ViewPager2内部是使用RecyclerView来实现的。
所以它继承了RecyclerView的优势，包含但不限于以下：
- 支持横向和垂直方向布局
- 支持嵌套滑动
- 支持ItemPrefetch(预加载)功能
- 支持三级缓存
ViewPager2相对于RecyclerView，它又扩展出了以下功能
- 支持屏蔽用户触摸功能setUserInputEnabled
- 支持模拟拖拽功能fakeDragBy
- 支持离屏显示功能setOffscreenPageLimit
- 支持显示Fragment的适配器FragmentStateAdapter
如果熟悉RecyclerView，那么上手ViewPager2将会非常简单。可以简单把ViewPager2想象成每个ItemView都是全屏的RecyclerView。本文将重点讲解ViewPager2的离屏显示功能和基于FragmentStateAdapter的缓存机制。
2. 回顾RecyclerView缓存机制
本章节，简单回顾下RecyclerView缓存机制。RecyclerView有三级缓存，简单起见，这里只介绍mViewCaches和mRecyclerPool两种缓存池。更多关于RecyclerView的缓存原理，请移步公众号相关文章。
- mViewCaches：该缓存离UI更近，效率更高，它的特点是只要position能对应上，就可以直接复用ViewHolder，无需重新绑定，该缓存池是用队列实现的，先进先出，默认大小为2，如果RecyclerView开启了预抓取功能，则缓存池大小为2 预抓取个数，默认预抓取个数为1。所以默认开启预抓取缓存池大小为3。
- mRecyclerPool：该缓存池离UI最远，效率比mViewCaches低，回收到该缓存池的ViewHolder会将数据解绑，当复用该ViewHolder时，需要重新绑定数据。它的数据结构是类似HashMap。key为itemType，value是数组，value存储ViewHolder，数组默认大小为5，最多每种itemType的ViewHolder可以存储5个。
3. offscreenPageLimit原理
//androidx.viewpager2:ViewPager2:1.0.0@aar
//ViewPager2.java
public void setOffscreenPageLimit(@OffscreenPageLimit int limit) {
if (limit < 1 && limit != OFFSCREEN_PAGE_LIMIT_DEFAULT) {
throw new IllegalArgumentException(
"Offscreen page limit must be OFFSCREEN_PAGE_LIMIT_DEFAULT or a number > 0");
}
mOffscreenPageLimit = limit;
mRecyclerView.requestLayout();
}
调用setOffscreenPageLimit方法就可以为ViewPager2设置离屏显示的个数，默认值为-1。如果设置不当，会抛异常。我们看到该方法，只是给mOffscreenPageLimit赋值。为什么就能实现离屏显示功能呢？如下代码
//androidx.viewpager2:ViewPager2:1.0.0@aar
//ViewPager2$LinearLayoutManagerImpl
@Override
protected void calculateExtraLayoutSpace(@NonNull RecyclerView.State state,
@NonNull int[] extraLayoutSpace) {
int pageLimit = getOffscreenPageLimit();
if (pageLimit == OFFSCREEN_PAGE_LIMIT_DEFAULT) {
super.calculateExtraLayoutSpace(state, extraLayoutSpace);
return;
}
final int offscreenSpace = getPageSize() * pageLimit;
extraLayoutSpace[0] = offscreenSpace;
extraLayoutSpace[1] = offscreenSpace;
}
以水平滑动ViewPager2为例：getPageSize()表示ViewPager2的宽度，离屏的空间大小为getPageSize() * pageLimit。extraLayoutSpace[0]表示左边的大小，extraLayoutSpace[1]表示右边的大小。

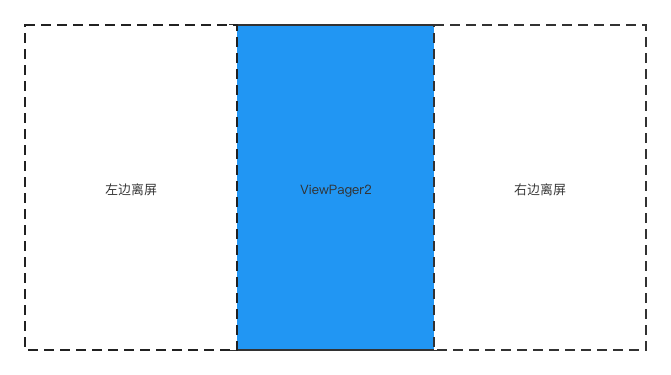

假设设置offscreenPageLimit为1，简单讲，Android系统会默认把画布宽度增加到3倍。左右两边各有一个离屏ViewPager2的宽度。
4. FragmentStateAdapter原理以及缓存机制
4.1 简单使用
FragmentStateAdapter继承自RecyclerView.Adapter。它有一个抽象方法，createFragment()。它能将Fragment与ViewPager2完美结合。
public abstract class FragmentStateAdapter extends
RecyclerView.Adapter<FragmentViewHolder> implements StatefulAdapter {
public abstract Fragment createFragment(int position);
}
使用FragmentStateAdapter非常简单，Demo如下
class ViewPager2WithFragmentsActivity : AppCompatActivity() {
private lateinit var mViewPager2: ViewPager2
override fun onCreate(savedInstanceState: Bundle?) {
super.onCreate(savedInstanceState)
setContentView(R.layout.activity_recycler_view_view_pager2)
mViewPager2 = findViewById(R.id.viewPager2)
(mViewPager2.getChildAt(0) as RecyclerView).layoutManager?.apply {
// isItemPrefetchEnabled = false
}
mViewPager2.orientation = ViewPager2.ORIENTATION_VERTICAL
mViewPager2.adapter = MyAdapter(this)
// mViewPager2.offscreenPageLimit = 1
}
inner class MyAdapter(fragmentActivity: FragmentActivity) :
FragmentStateAdapter(fragmentActivity) {
override fun getItemCount(): Int {
return 100
}
override fun createFragment(position: Int): Fragment {
return MyFragment("Item $position")
}
}
class MyFragment(val text: String) : Fragment() {
init {
println("MyFragment $text")
}
override fun onCreateView(
inflater: LayoutInflater,
container: ViewGroup?,
savedInstanceState: Bundle?
): View? {
var view = layoutInflater.inflate(R.layout.view_item_view_pager_snap, container)
view.findViewById<TextView>(R.id.text_view).text = text
return view;
}
}
}
4.2 原理
首先FragmentStateAdapter对应的ViewHolder定义如下，它只是返回一个简单的带有id的FrameLayout。由此可以看出，FragmentStateAdapter并不复用Fragment，它仅仅是复用FrameLayout而已。
public final class FragmentViewHolder extends ViewHolder {
private FragmentViewHolder(@NonNull FrameLayout container) {
super(container);
}
@NonNull static FragmentViewHolder create(@NonNull ViewGroup parent) {
FrameLayout container = new FrameLayout(parent.getContext());
container.setLayoutParams(
new ViewGroup.LayoutParams(ViewGroup.LayoutParams.MATCH_PARENT,
ViewGroup.LayoutParams.MATCH_PARENT));
container.setId(ViewCompat.generateViewId());
container.setSaveEnabled(false);
return new FragmentViewHolder(container);
}
@NonNull FrameLayout getContainer() {
return (FrameLayout) itemView;
}
}
然后介绍FragmentStateAdapter中两个非常重要的数据结构：
final LongSparseArray<Fragment> mFragments = new LongSparseArray<>(); private final LongSparseArray<Integer> mItemIdToViewHolder = new LongSparseArray<>();
mFragments：是position与Fragment的映射表。随着position的增长，Fragment是会不断的新建出来的。 Fragment可以被缓存起来，当它被回收后无法重复使用。
Fragment什么时候会被回收掉呢？
mItemIdToViewHolder：是position与ViewHolder的Id的映射表。由于ViewHolder是RecyclerView缓存机制的载体。所以随着position的增长，ViewHolder并不会像Fragment那样不断的新建出来，而是会充分利用RecyclerView的复用机制。所以如下图，position 4处打上了一个大大的问号，具体的值是不确定的，它由缓存的大小以及离屏个数共同决定的。
接下来我们讲解onViewRecycled()。当ViewHolder从mViewCaches缓存中移出到mRecyclerPool缓存中时会调用该方法
@Override
public final void onViewRecycled(@NonNull FragmentViewHolder holder) {
final int viewHolderId = holder.getContainer().getId();
final Long boundItemId = itemForViewHolder(viewHolderId); // item currently bound to the VH
if (boundItemId != null) {
removeFragment(boundItemId);
mItemIdToViewHolder.remove(boundItemId);
}
}
该方法的作用是，当ViewHolder回收到RecyclerPool中时，将ViewHolder相关的信息从上面两张表中移除。

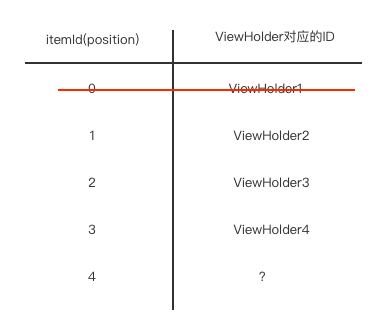

举例 当ViewHolder1发生回收时，position 0对应的信息从两张表中删除
最后讲解onBindViewHolder方法
@Override
public final void onBindViewHolder(final @NonNull FragmentViewHolder holder, int position) {
final long itemId = holder.getItemId();
final int viewHolderId = holder.getContainer().getId();
final Long boundItemId = itemForViewHolder(viewHolderId); // item currently bound to the VH
if (boundItemId != null && boundItemId != itemId) {
removeFragment(boundItemId);
mItemIdToViewHolder.remove(boundItemId);
}
mItemIdToViewHolder.put(itemId, viewHolderId); // this might overwrite an existing entry
ensureFragment(position);
/** Special case when {@link RecyclerView} decides to keep the {@link container}
* attached to the window, but not to the view hierarchy (i.e. parent is null) */
final FrameLayout container = holder.getContainer();
if (ViewCompat.isAttachedToWindow(container)) {
if (container.getParent() != null) {
throw new IllegalStateException("Design assumption violated.");
}
container.addOnLayoutChangeListener(new View.OnLayoutChangeListener() {
@Override
public void onLayoutChange(View v, int left, int top, int right, int bottom,
int oldLeft, int oldTop, int oldRight, int oldBottom) {
if (container.getParent() != null) {
container.removeOnLayoutChangeListener(this);
placeFragmentInViewHolder(holder);
}
}
});
}
gcFragments();
}
该方法可以分成3个部分：
- 检查该复用的ViewHolder在两张表中是否还有残留的数据，如果有，将它从两张表中移除掉。
- 新建Fragment，并将ViewHolder与Fragment和position的信息注册到两张表中
- 在合适的时机把Fragment展示在ViewPager2上。
大概的脉络就是这样，为了避免文章冗余，其它的细支且也蛮重要的方法就没有列出来
5. 案例讲解回收机制
5.1 默认情况
默认情况：offscreenPageLimit = -1，开启预抓取功能
因为开启了预抓取，所以mViewCaches大小为3。
- 刚开始进入ViewPager2，没有触发Touch事件，不会触发预抓取，所以只有Fragment1
- 滑动到Fragment2，会触发Fragment3预抓取，由于offscreenPageLimit = -1，所以只有Fragment2会展示在ViewPager2上，1和3进入mViewCaches缓存中
- 滑动到Fragment3。1、2、4进入mViewCaches缓存中
- 滑动到Fragment4。2、3、5进入mViewCaches缓存中，由于缓存数量为3，所以1被挤出到mRecyclerPool缓存中，同时把Fragment1从mFragments中移除掉
- 滑动到Fragment5。Fragment6会复用Fragment1对应的ViewHolder。3、4、6进入mViewCaches缓存中，2被挤出到mRecyclerPool缓存中
5.2 offscreenPageLimit=1
offscreenPageLimit=1，所以ViewPager2一下子能展示3屏Fragment，左右各显示一屏
- Fragment1左边没有数据，所以屏幕只有1和2
- 滑动到fragment2，1、2、3显示在屏幕上(1和3肉眼不可见，下同)，同时预抓取4放入mViewCaches
- 滑动到fragment3，2、3、4显示在屏幕上，1和5放入mViewCaches
- 滑动到fragment4，3、4、5显示在屏幕上，1、2、6放入mViewCaches
- 滑动到fragment5，4、5、6显示在屏幕上，2、3、7放入mViewCaches，1被回收到mRecyclerPool缓存中。Fragment1同时从mFragments中删除掉
总结
