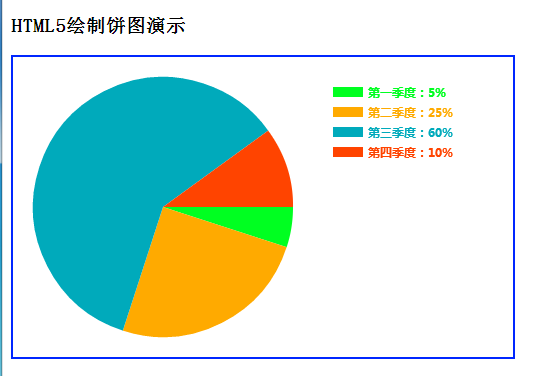

Html5提供了强大的绘图API,让我们能够使用javascript轻松绘制各种图形。本文将主要讲解使用HTML5绘制饼图(统计图)的方法。先看一下饼图效果:

这个图是动态生成的,根据传入的比例参数(数组),来动态绘制饼图。饼图的大小也是根据<canvas>高度来动态调整的。

全部代码如下:

<!DOCTYPE html>
<html>
    <head>
        <title>Canvas测试</title>
        <meta charset="UTF-8">
        <script>
            //绘制饼图
            function drawCircle(canvasId, data_arr, color_arr, text_arr)
            {
                var c = document.getElementById(canvasId);
                var ctx = c.getContext("2d");

                var radius = c.height / 2 - 20; //半径
                var ox = radius   20, oy = radius   20; //圆心

                var width = 30, height = 10; //图例宽和高
                var posX = ox * 2   20, posY = 30;   //
                var textX = posX   width   5, textY = posY   10;

                var startAngle = 0; //起始弧度
                var endAngle = 0;   //结束弧度
                for (var i = 0; i < data_arr.length; i  )
                {
                    //绘制饼图
                    endAngle = endAngle   data_arr[i] * Math.PI * 2; //结束弧度
                    ctx.fillStyle = color_arr[i];
                    ctx.beginPath();
                    ctx.moveTo(ox, oy); //移动到到圆心
                    ctx.arc(ox, oy, radius, startAngle, endAngle, false);
                    ctx.closePath();
                    ctx.fill();
                    startAngle = endAngle; //设置起始弧度

                    //绘制比例图及文字
                    ctx.fillStyle = color_arr[i];
                    ctx.fillRect(posX, posY   20 * i, width, height);
                    ctx.moveTo(posX, posY   20 * i);
                    ctx.font = 'bold 12px 微软雅黑';    //斜体 30像素 微软雅黑字体
                    ctx.fillStyle = color_arr[i]; //"#000000";
                    var percent = text_arr[i]   ":"   100 * data_arr[i]   "%";
                    ctx.fillText(percent, textX, textY   20 * i);
                }
            }

            function init() {
                //绘制饼图
                //比例数据和颜色
                var data_arr = [0.05, 0.25, 0.6, 0.1];
                var color_arr = ["#00FF21", "#FFAA00", "#00AABB", "#FF4400"];
                var text_arr = ["第一季度", "第二季度", "第三季度", "第四季度"];

                drawCircle("canvas_circle", data_arr, color_arr, text_arr);
            }

            //页面加载时执行init()函数
            window.onload = init;
        </script>
    </head>
    <body>
        <h3>HTML5绘制饼图演示</h3>
        <p>
            <canvas id="canvas_circle" width="500" height="300" style="border:2px solid #0026ff;" >
                浏览器不支持canvas
            </canvas>
        </p>
    </body>
</html>

这个函数可以直接使用,如果想做的更漂亮,可以增加一些额外的美观绘制。

本代码最大的灵活性是将绘制参数与绘制代码分离,饼图大小根据Canvas容器高度自动调整。传递参数方式如下:

var data_arr = [0.05, 0.25, 0.6, 0.1]; //比例数据
var color_arr = ["#00FF21", "#FFAA00", "#00AABB", "#FF4400"]; //颜色
var text_arr = ["第一季度", "第二季度", "第三季度", "第四季度"]; //文字
//绘制饼图
drawCircle("canvas_circle", data_arr, color_arr, text_arr);

到此这篇关于Html5饼图绘制实现统计图的方法的文章就介绍到这了,更多相关Html5饼图统计图内容请搜索Devmax以前的文章或继续浏览下面的相关文章,希望大家以后多多支持Devmax!
